Tüübliaugu 5-10mm puurimise joonlaud

Tootekirjeldus

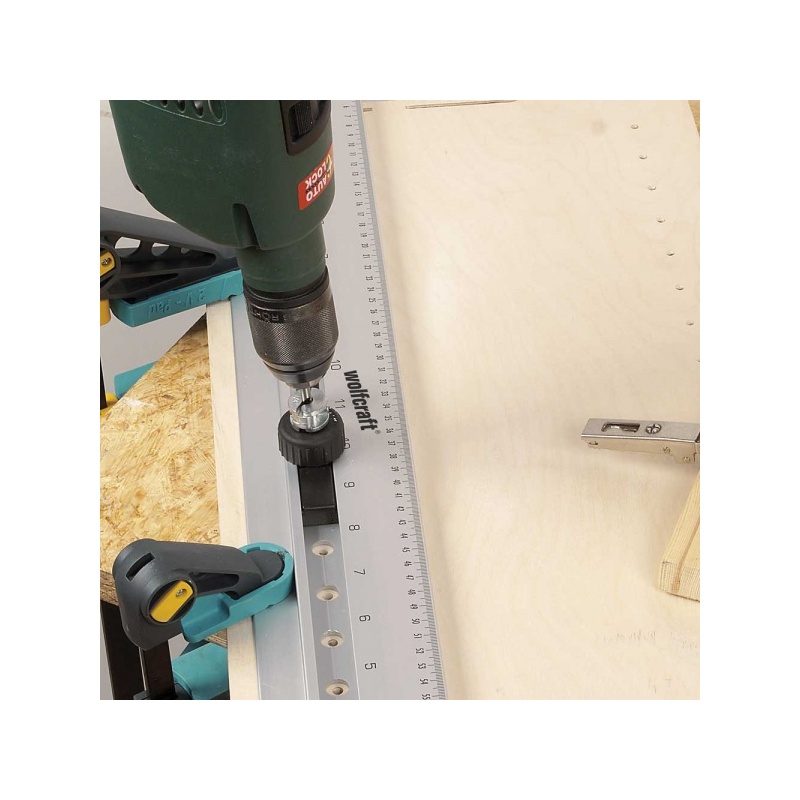

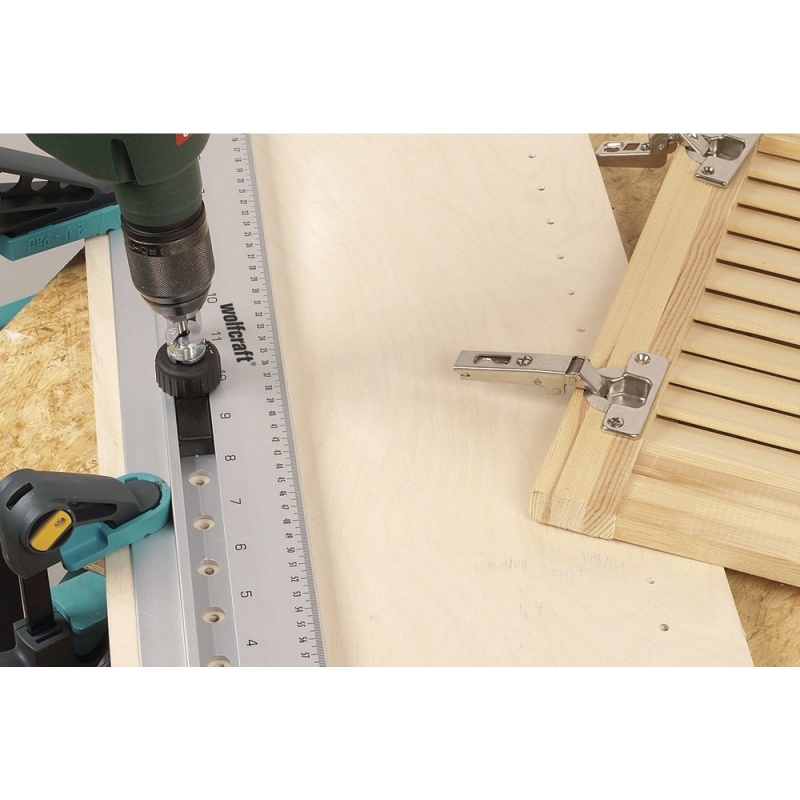

Mitmeotstarbeline tüübeldamisrakis on ideaalne abivahend paljudeks puidutöödeks ja mööblivalmistamise projektideks. See nutikas abivahend aitab täpselt valmistada nurgaliiteid ja T-liiteid. Samuti võimaldab see puurida riiulikinnituste auke 32 mm vahega, mis on tisleritöös tavaline standard, ning positsioneerida täpselt hinged ja kinnitused. Kvaliteetset toodet saab kasutada ka joonistamisel, lõikamisel, saagimisel ja freesimisel juhikuna.

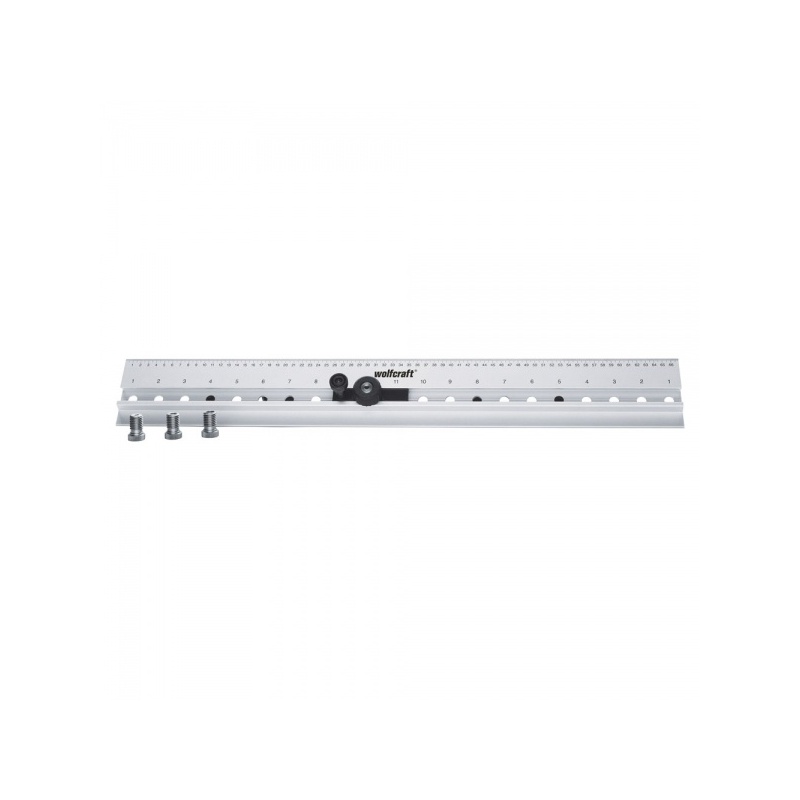

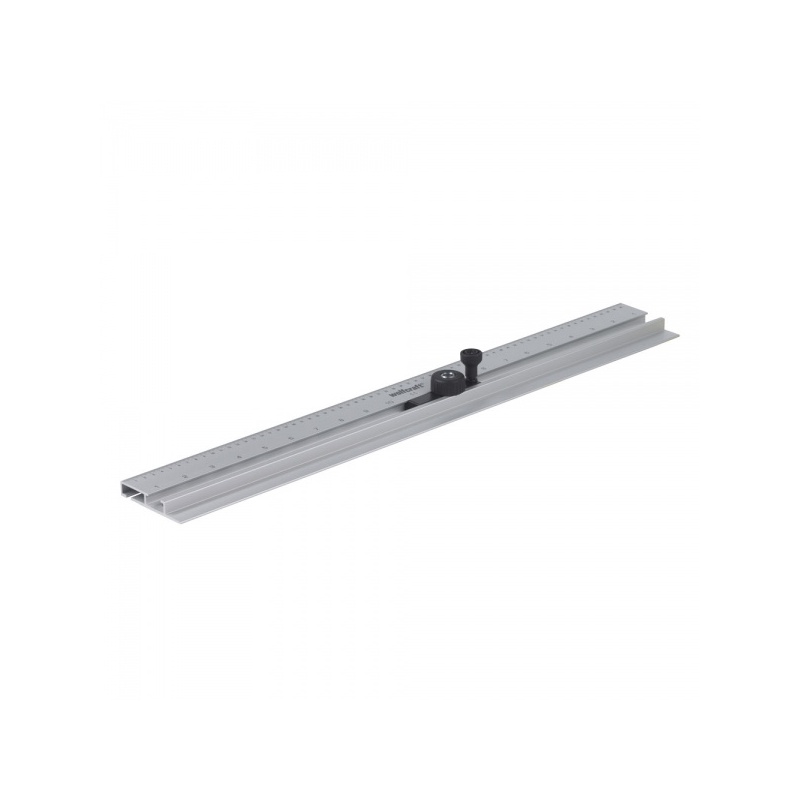

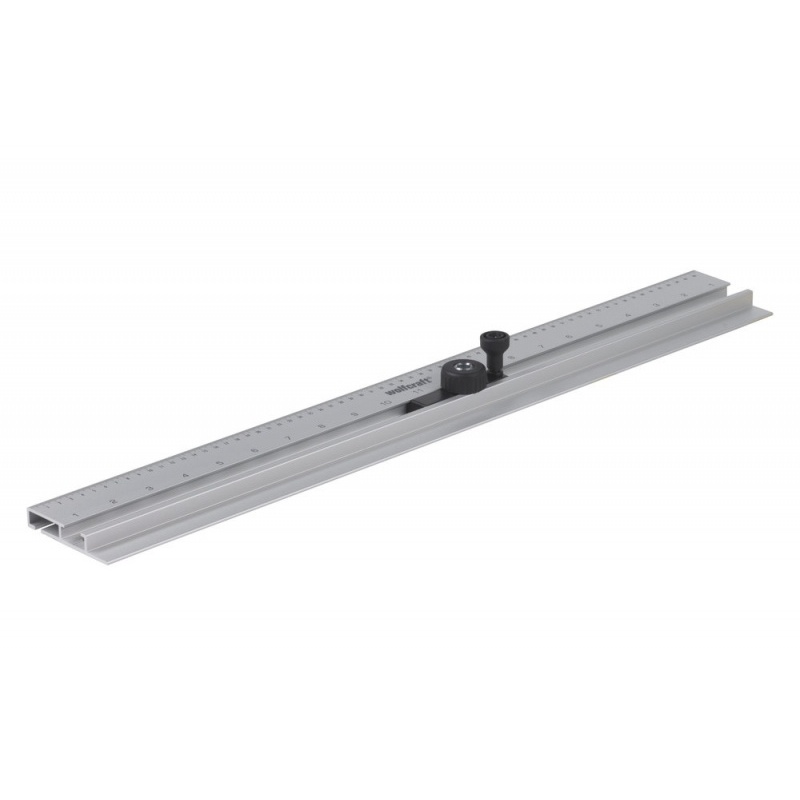

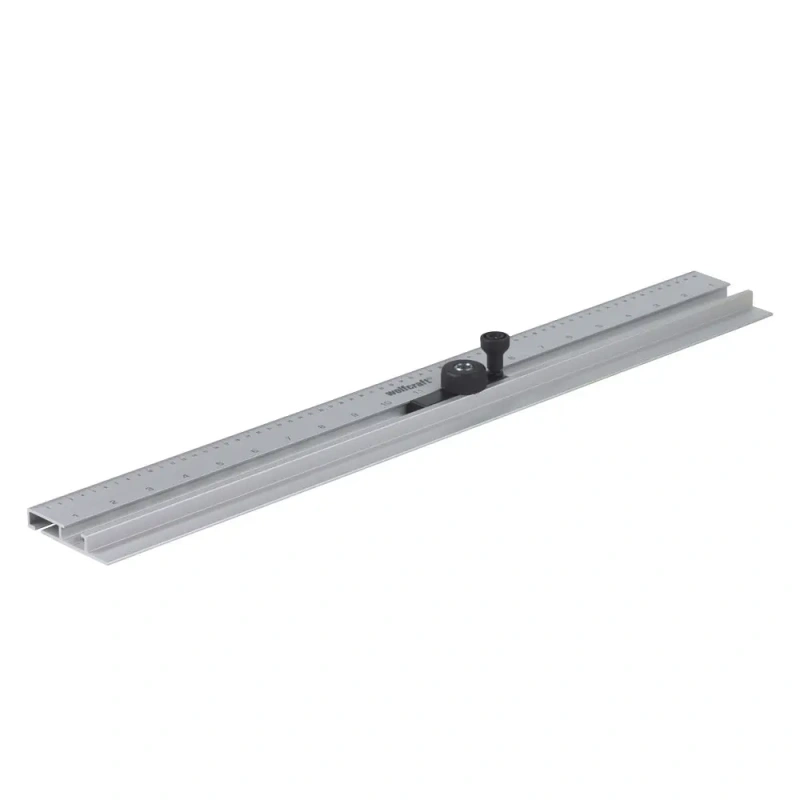

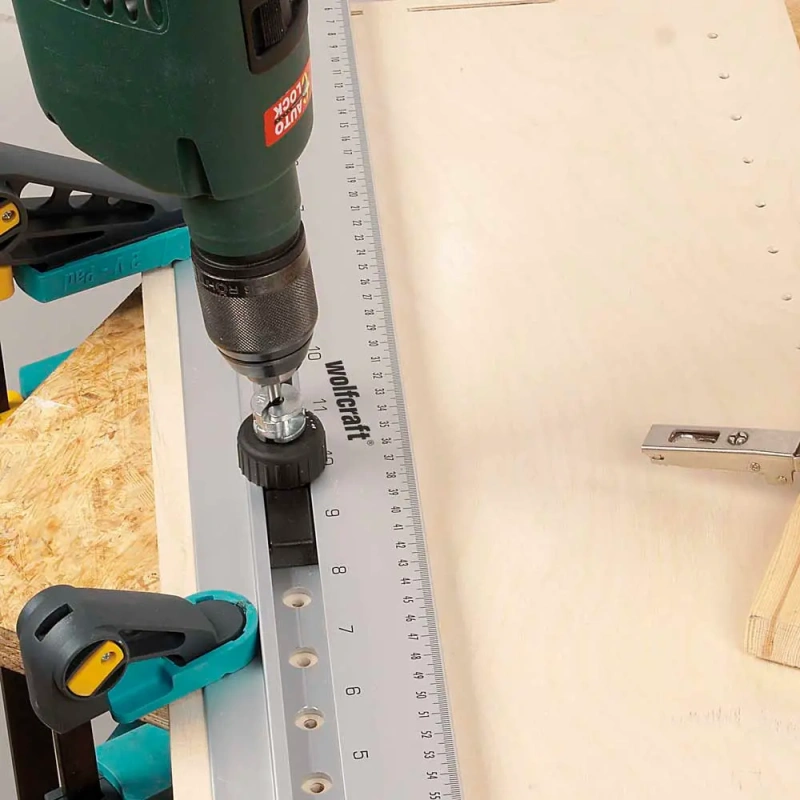

Tüüblimall koosneb kvaliteetsest juhtrööpast, millel on 32 mm sammuga lukustusavad. Nendesse aukudesse saab sisestada puurijuhtija, millele on võimalik paigaldada 5, 6, 8 või 10 mm hülss. Nii saab puurida tüübliauke ja riiulikinnituste auke ühtlase 32 mm sammuga. Aukude kauguse seadistamiseks plaadi servast kasutatakse nurgapiirikuid, mida saab paigaldada profiili alla. Kaugused võivad olla vahemikus 12-40 mm. Küljepiirikud aitavad täpselt määrata tüübliaukude rea algus- ja lõppkohti.

Serva- ja külgtüübliaukude puurimine

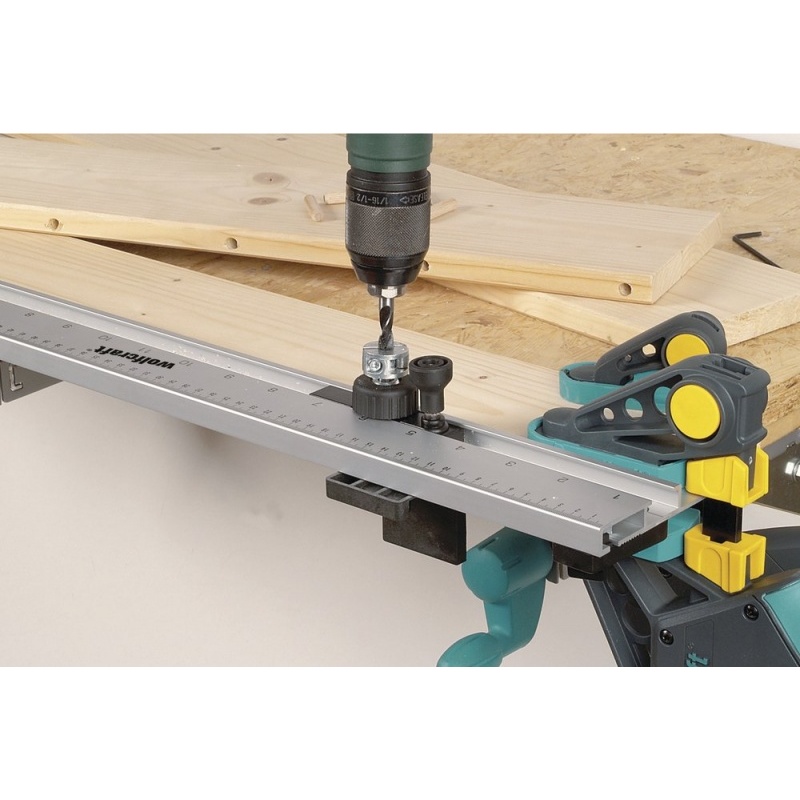

Alusta kõigi plaatide servade märkimisest tisleri kolmnurgaga, mis aitab tüüblimalli hiljem õigesse serva positsioneerida. Aseta tüüblimall plaadi keskele, et määrata külgpiirikute asukoht. Seejärel reguleeri piirik, vali õige hülss ja sisesta see puurijuhtijasse altpoolt. Seejärel libista puurijuhtija alumiiniumriba pilusse. Kasuta puurimissügavuse piirikuid, et puurimissügavust kontrollida.

Nurgaliidete tegemine

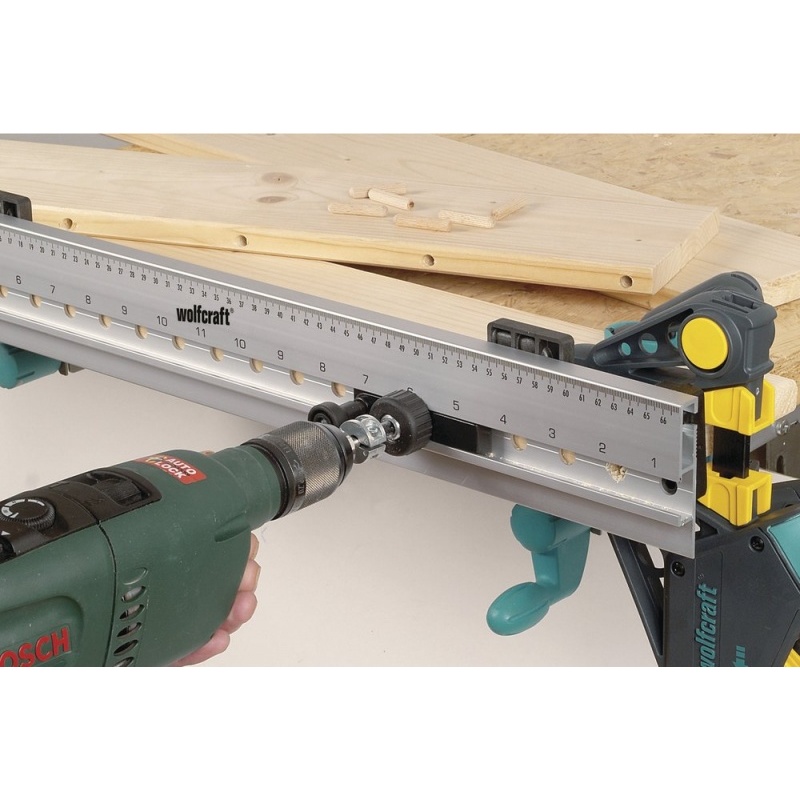

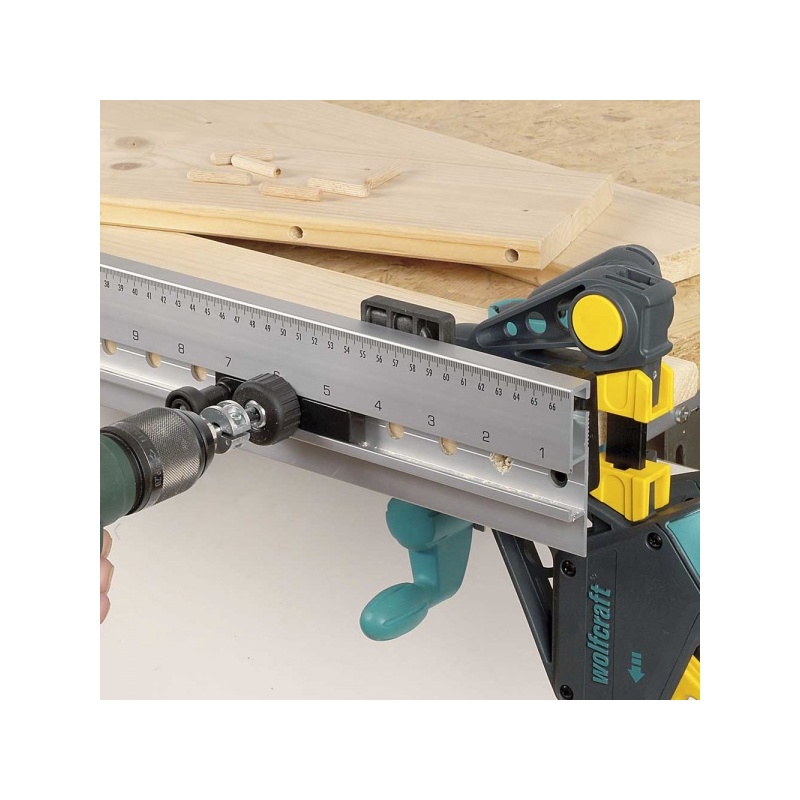

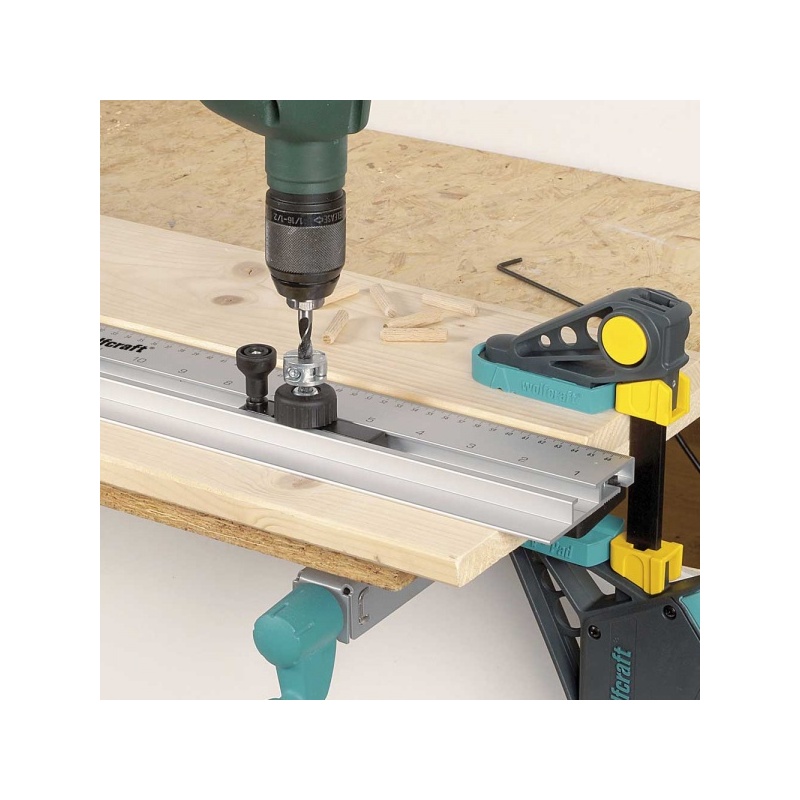

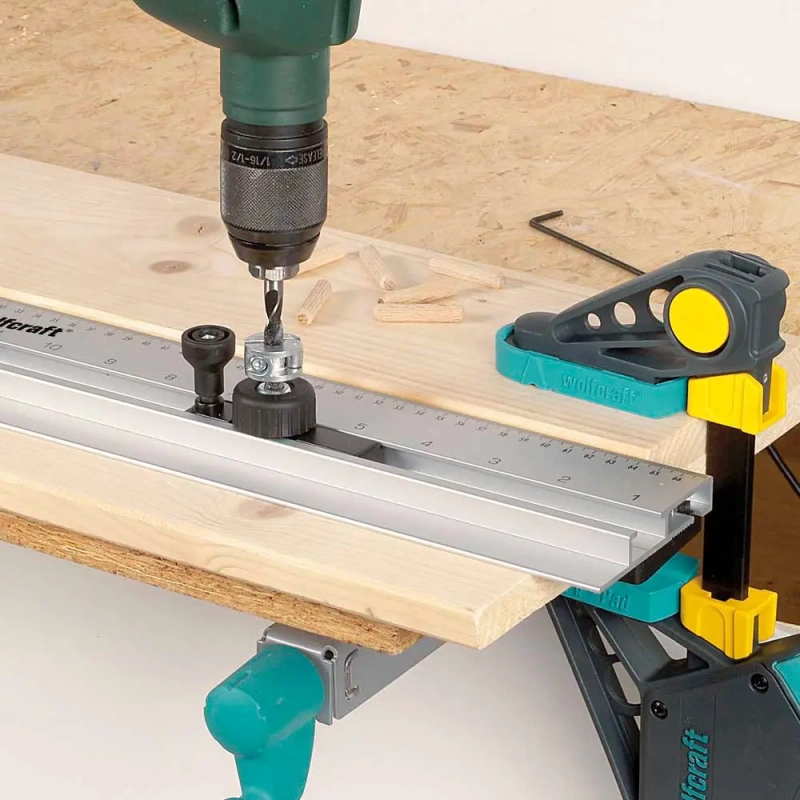

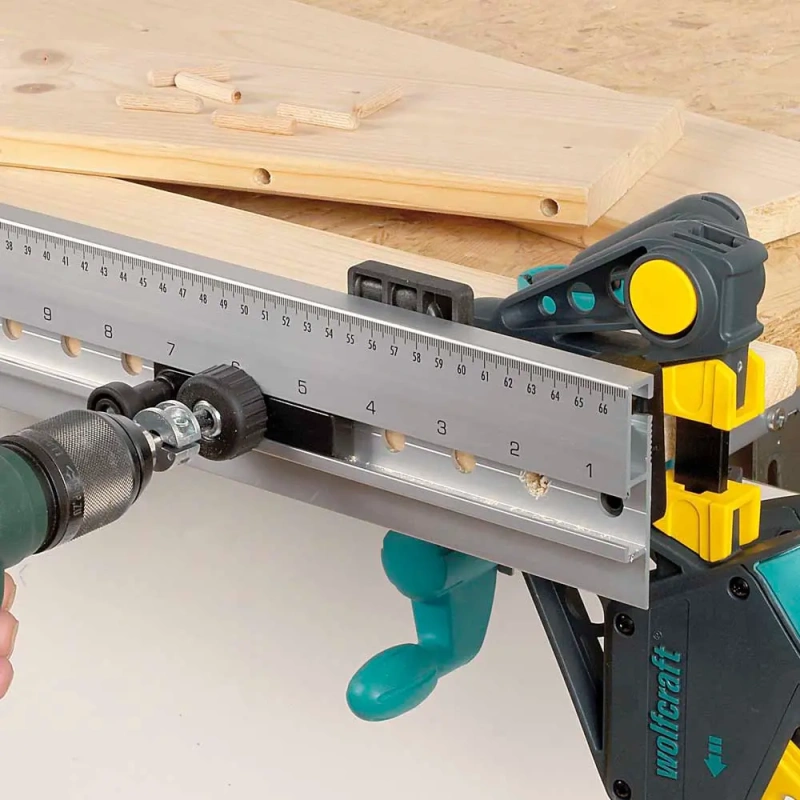

Nurgaliite tegemiseks kinnita plaat vertikaalselt tööpingile. Aseta tüüblimall plaadi servale, veendudes, et külgpiirik puudutab plaadi serva, kus on märgitud tisleri kolmnurk. Seejärel kinnita tüüblimall kahe ühekäe pitstangiga. Puurige esimene auk, jälgides mõõteskaalat järgnevate aukude paigutamiseks. Seejärel lase puurijuhtijal kinnituda iga kolmanda augu külge, kinnita see ja puurige.

Omadused

• Mitmekülgne kasutamine tüübeldamis šabloonina servast-servani, nurkliidete ja T-liidete jaoks või riiulikandurite aukude tegemiseks.

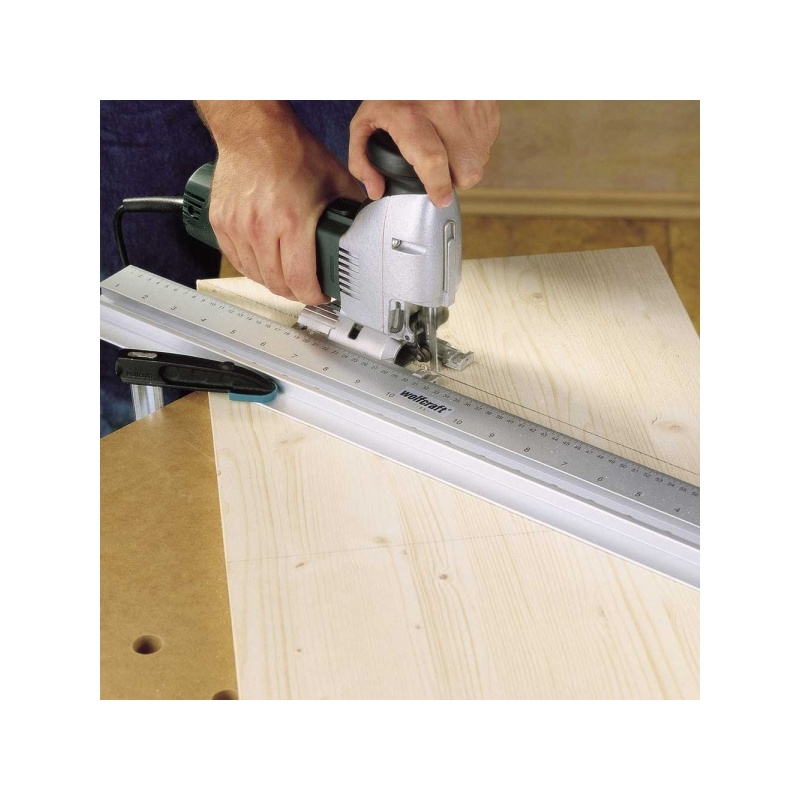

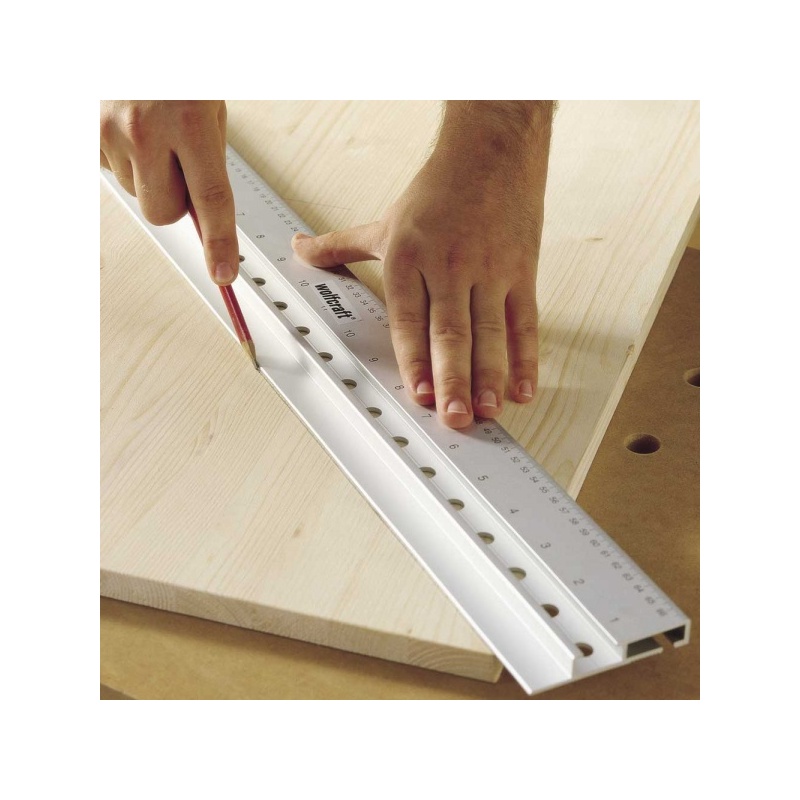

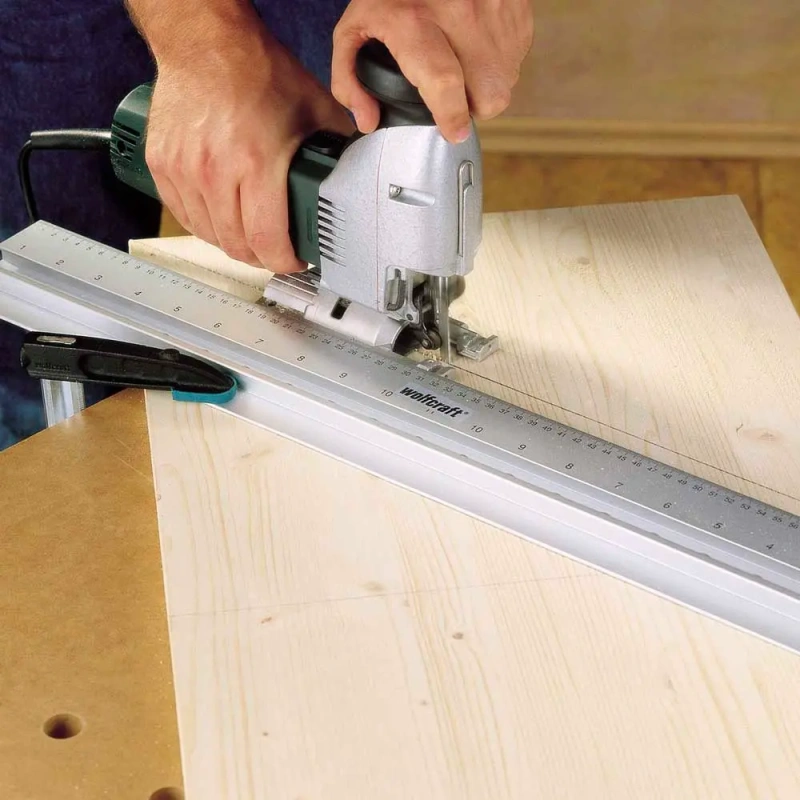

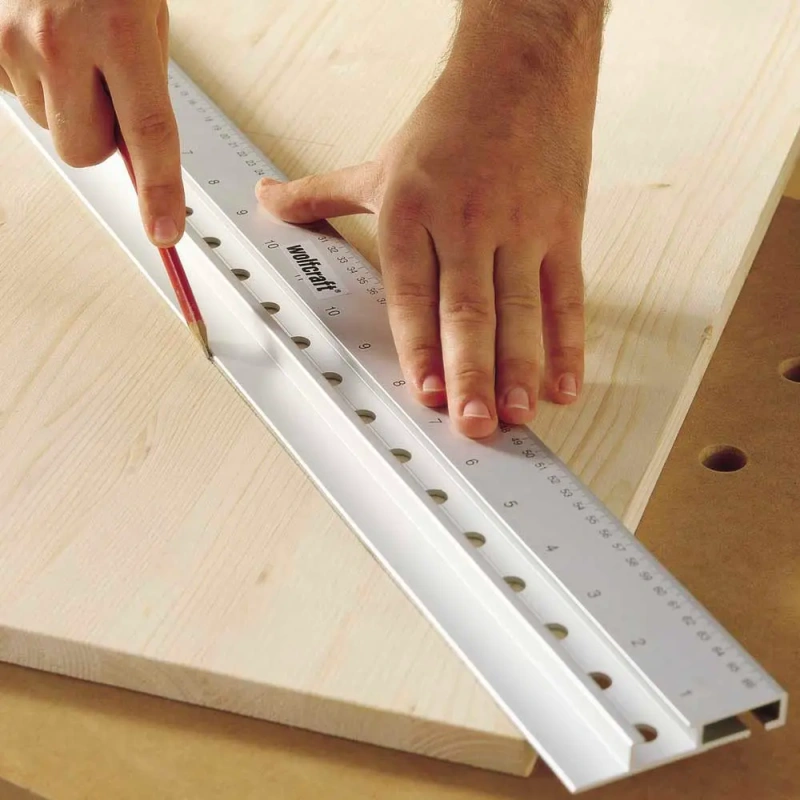

• Toimib juhtsiinina joonistamisel, lõikamisel, saagimisel ja freesimisel, pakkudes täpseid tulemusi.
• Reguleeritav peatus kasutamiseks 12–40 mm paksustel plaatidel.

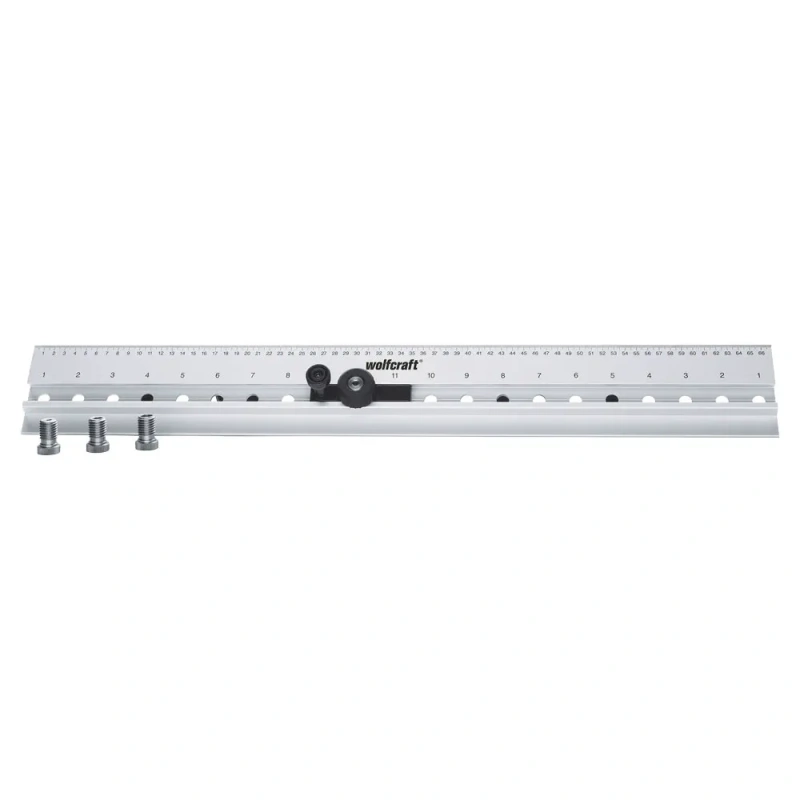

• Vahetatavad hülsid Ø 5, 6, 8 ja 10 mm puuraukude jaoks.
• Liigutatav puurijuhtija kiireks ja täpseks järjestikuste aukude puurimiseks.
• Integreeritud auguread 32 mm võrgu mõõduga, mida tavaliselt kasutatakse puutööstuses.
• Kaks sisseehitatud skaalat täpseks joondamiseks ja positsioneerimiseks.
• Küljestopper töödetaili täpseks joondamiseks.
• Kvaliteet "Valmistatud Euroopas".

Tehnilised andmed

• Toote laius: 87 mm
• Toote pikkus (sügavus): 670 mm
• Toote kõrgus: 50 mm
• Tööriista ala: plaatide jaoks, mis on kuni 600 mm pikad ja paksusega 12–40 mm
