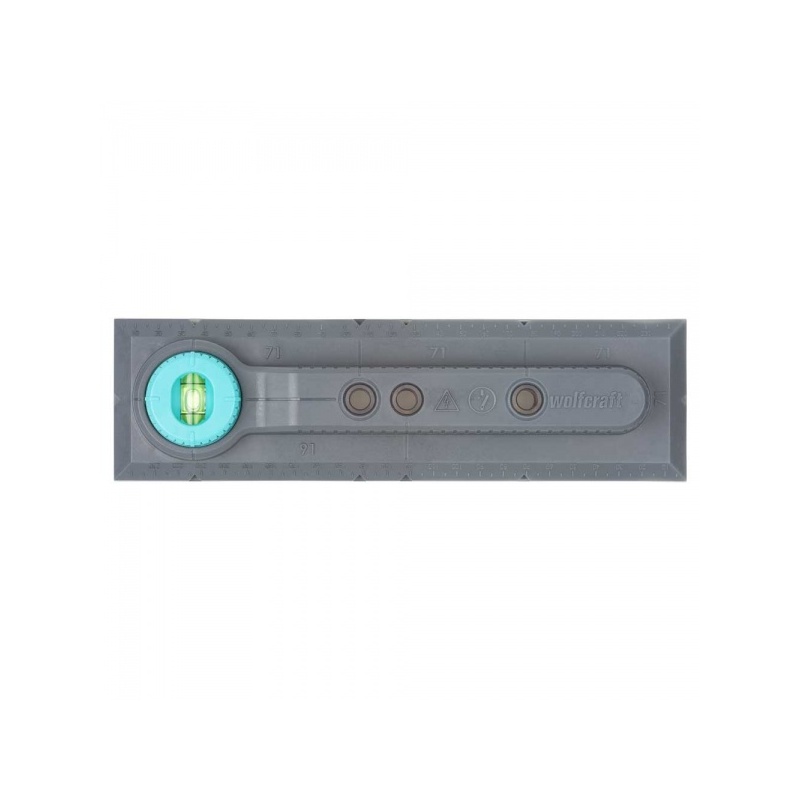

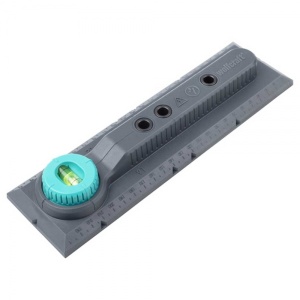

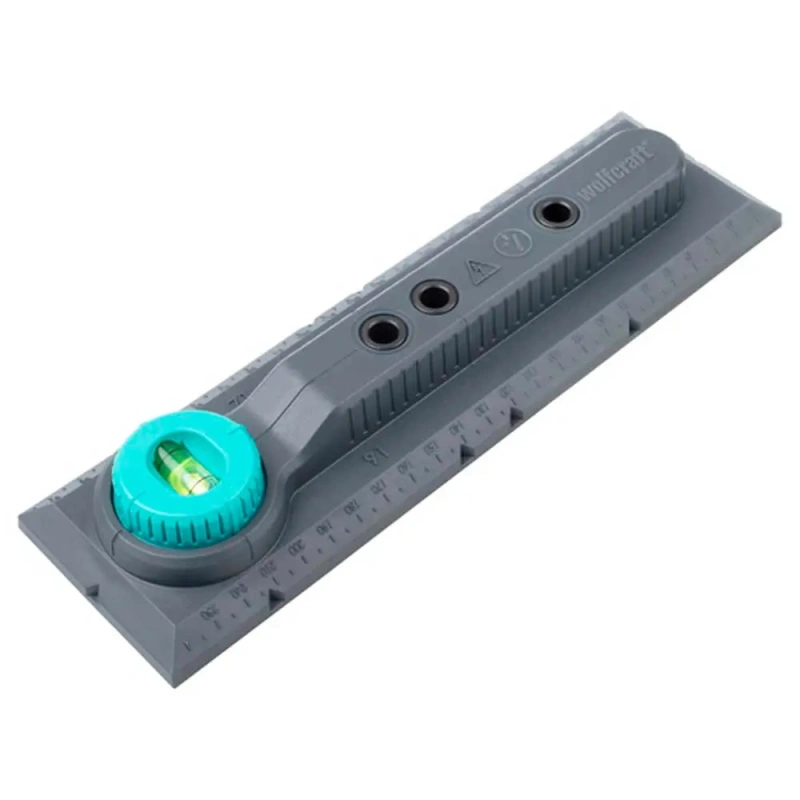

Märke šabloon / puurimisrakis "Electrics"

Tootekirjeldus

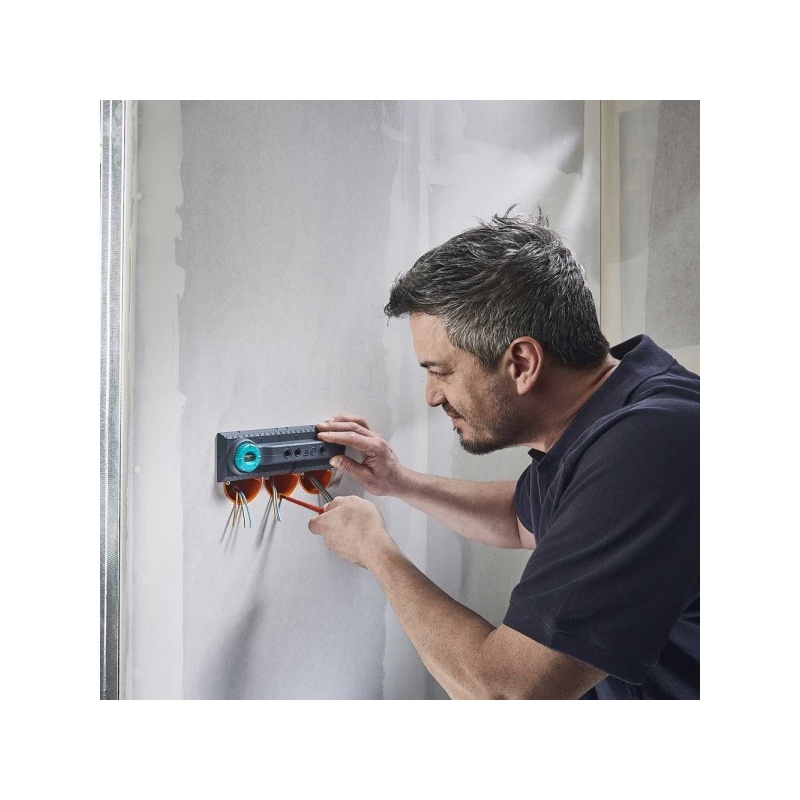

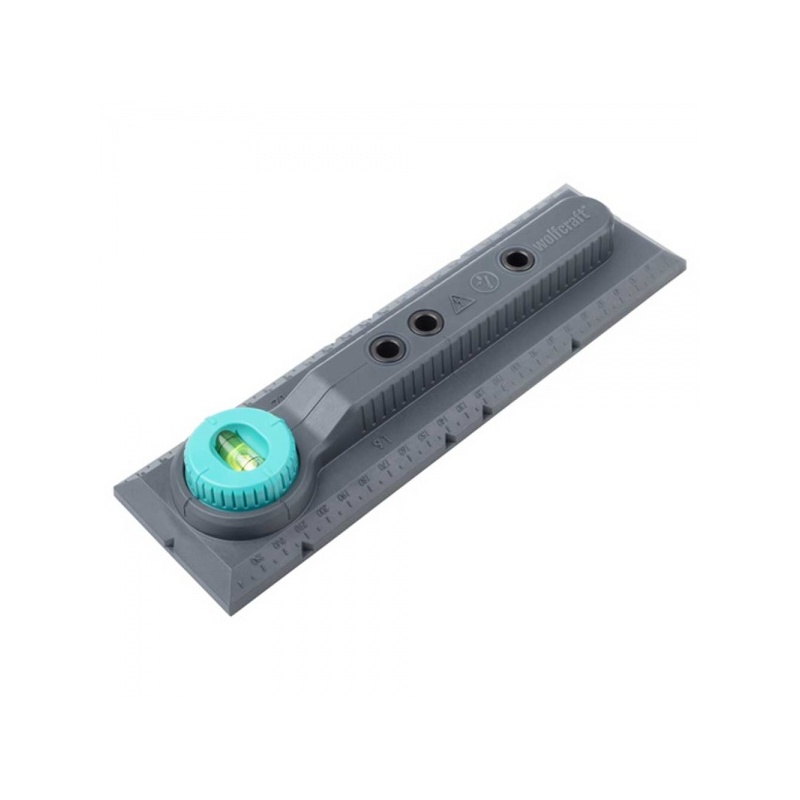

Puurimisrakis "Electrics" on spetsiaalselt välja töötatud elektriliste paigalduskarpide ja nende sisestuste kiireks ja veavabaks paigaldamiseks tellisseintesse. Seda saab kasutada ka paigaldamiseks kipsplaadiseintesse.
Integreeritud millimeetriskaala abil saab kiiresti ja täpselt määrata õige paigalduskauguse hoone servast. Puurimisrakisel "Electrics" on kõigil külgedel 71 mm märgistused, mis lihtsustavad kahe paigalduskasti vahekauguse täpset kopeerimist. Samuti on märgistused 91 mm kaugustele, mis on vajalikud pistikupesade ja TV/võrgupesade vahel.

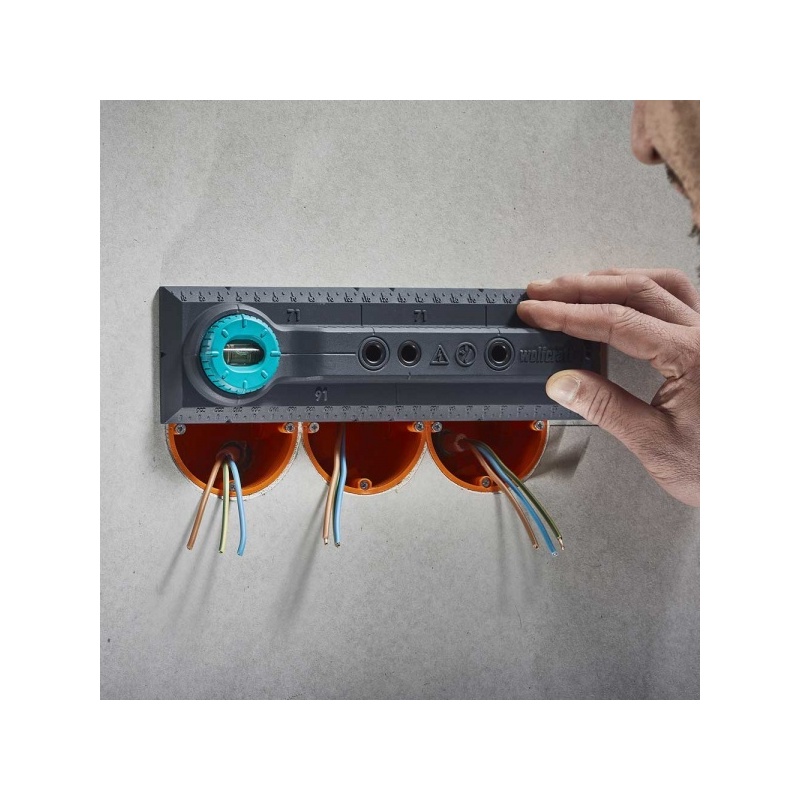

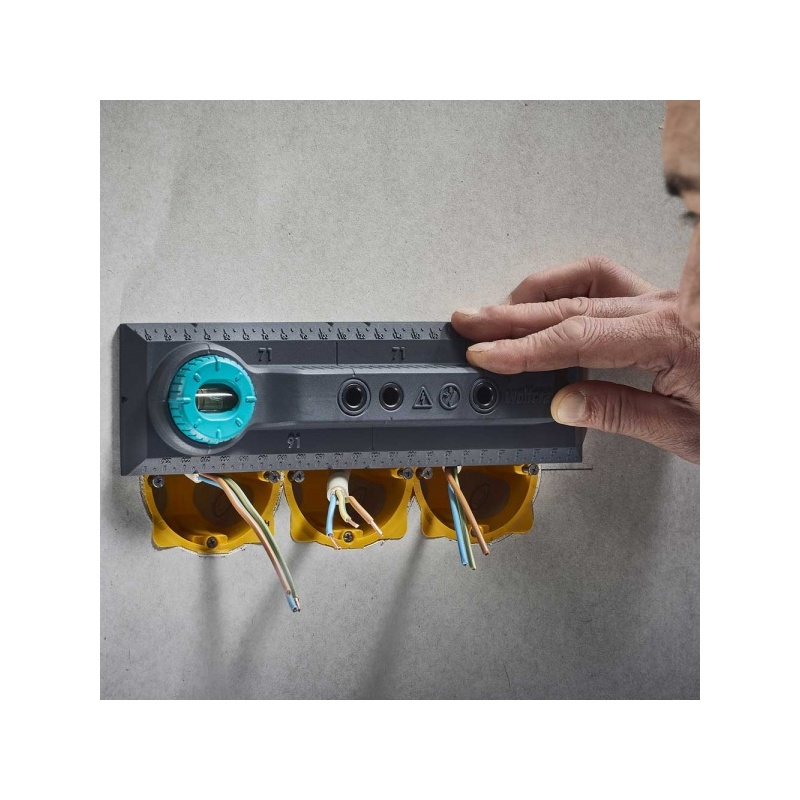

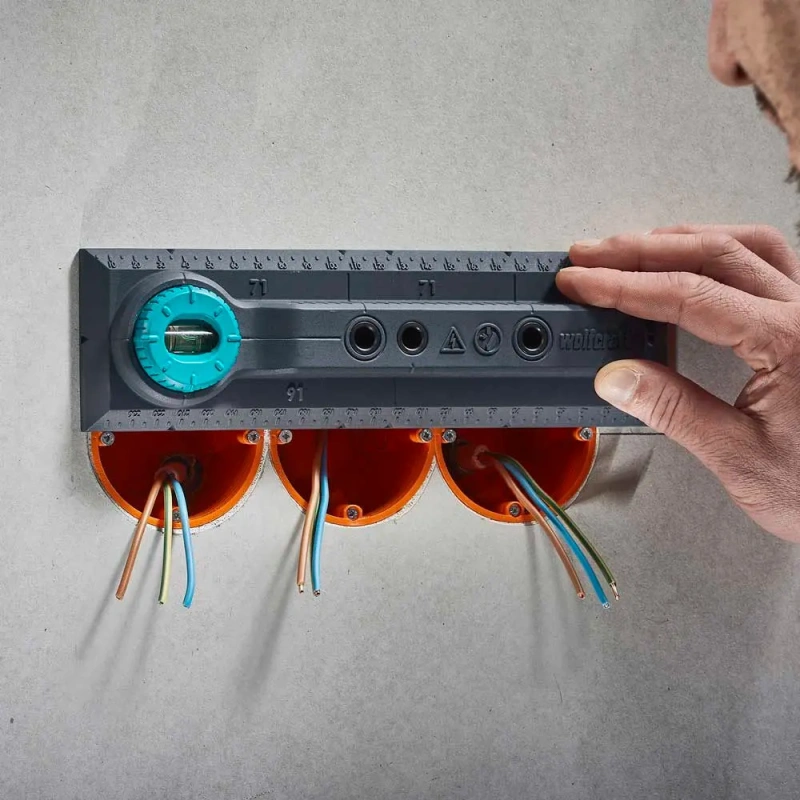

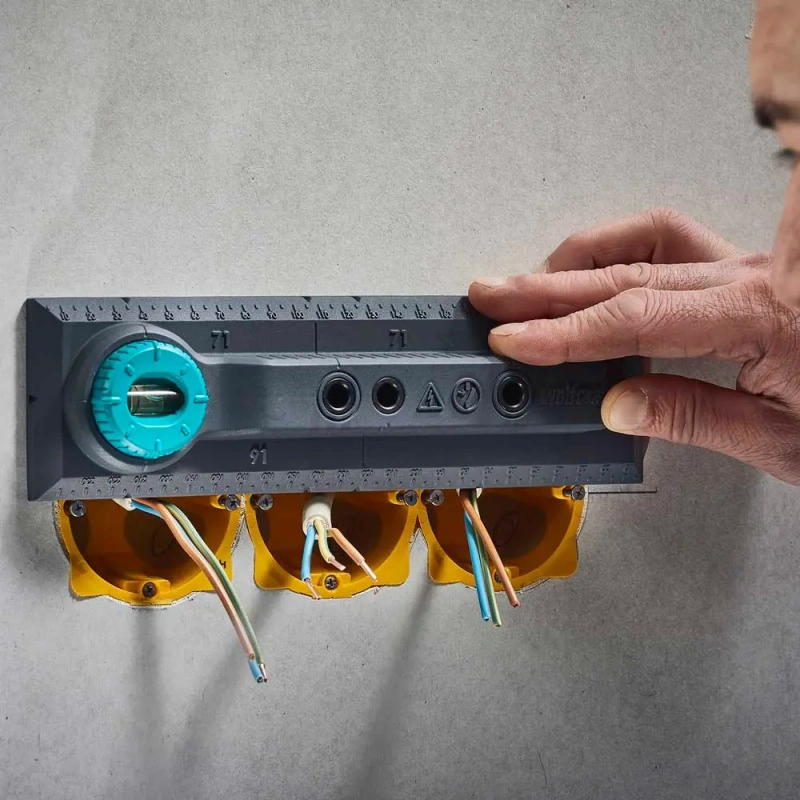

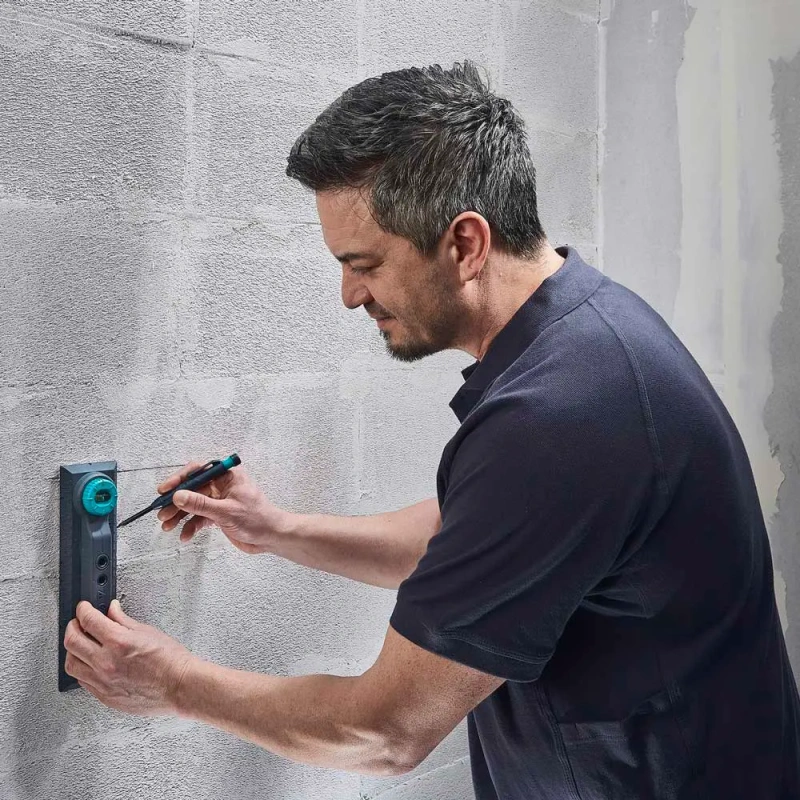

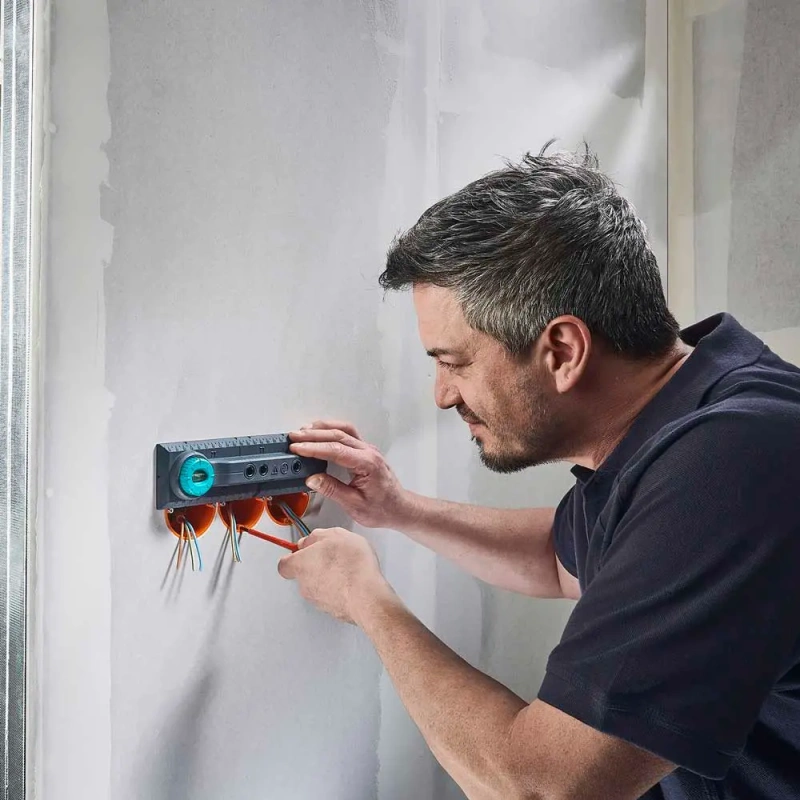

90° pööratav lood võimaldab malli usaldusväärselt joondada vertikaalselt ja horisontaalselt, et täpselt märkida puurimispositsioon. Hiljem aitab puurimisrakis "Electrics" paigalduskaste ja sisestusi täpselt joondada ja positsioneerida.

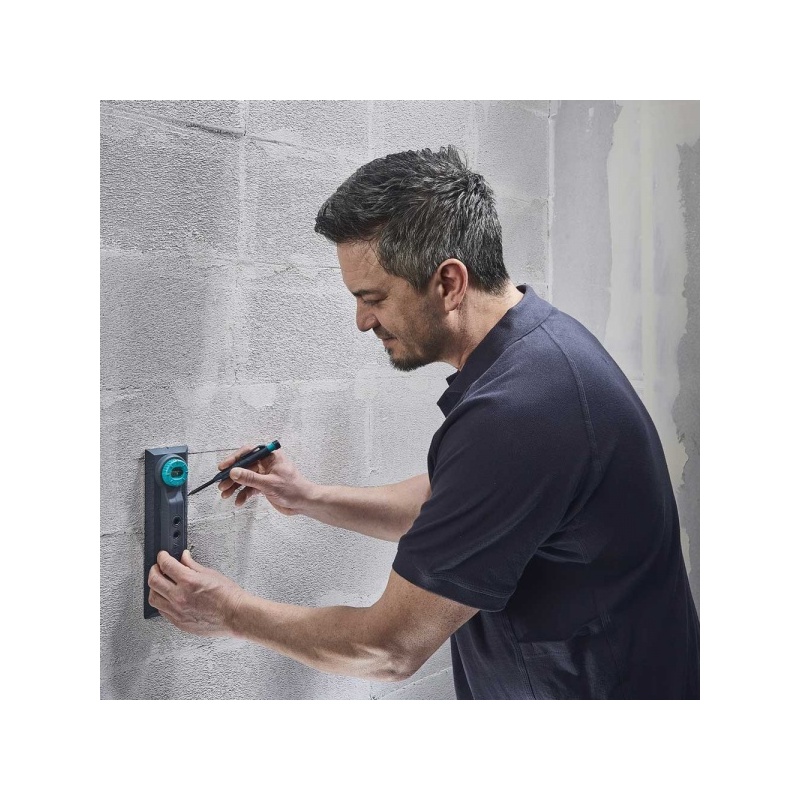

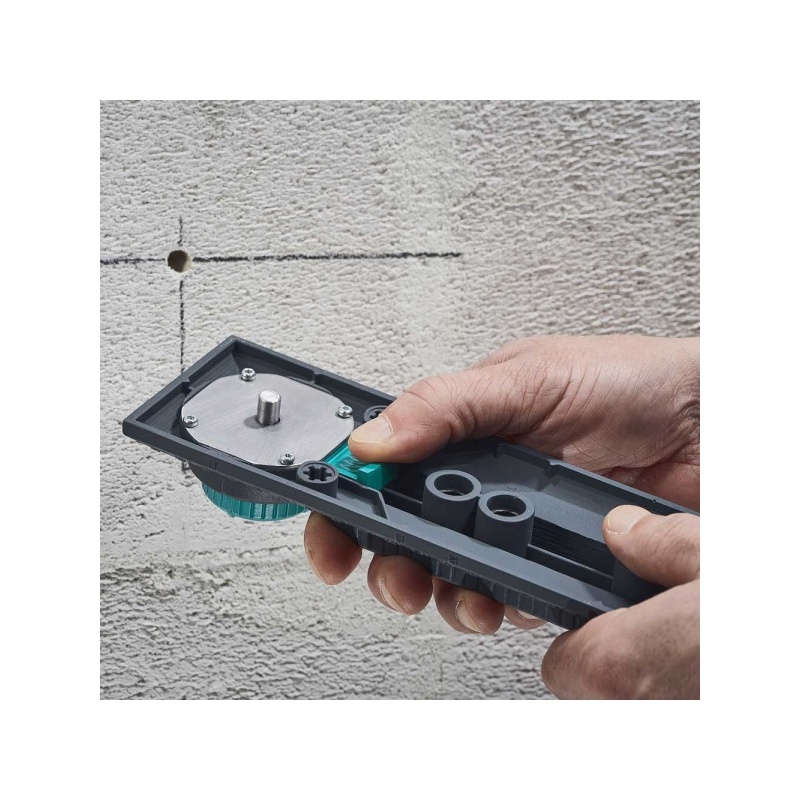

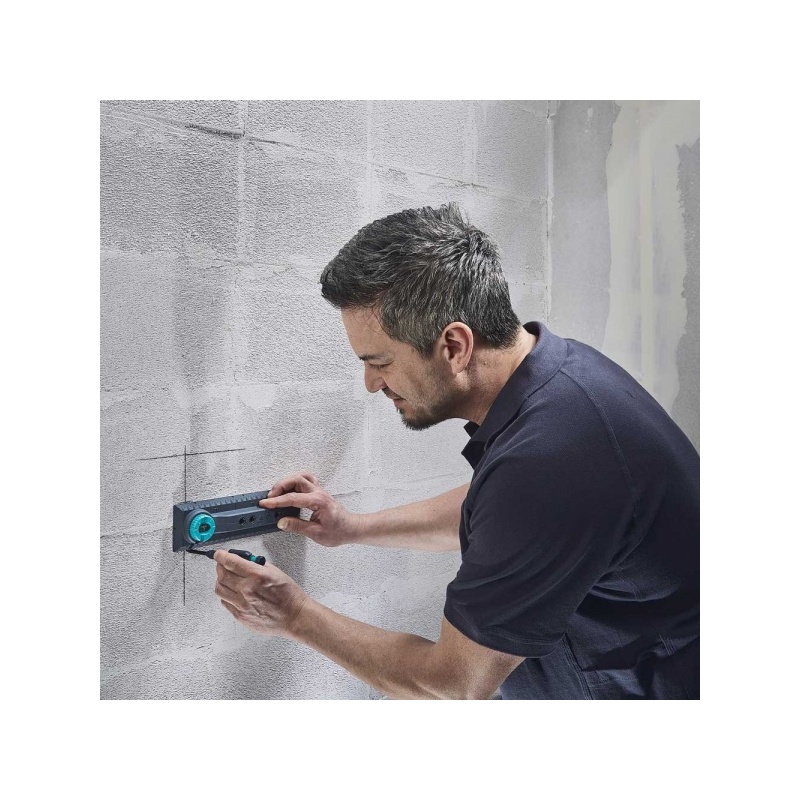

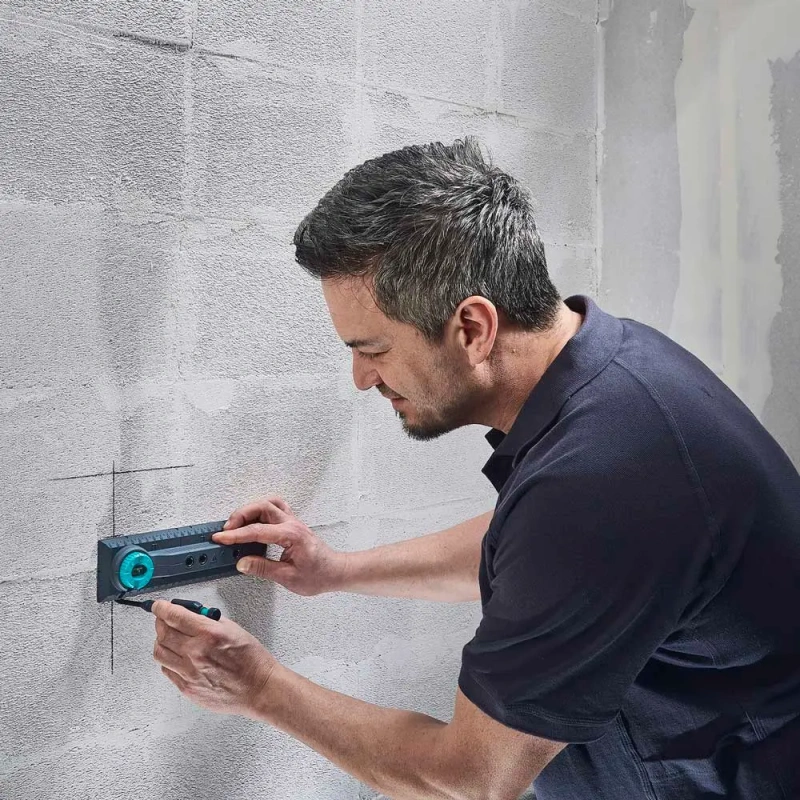

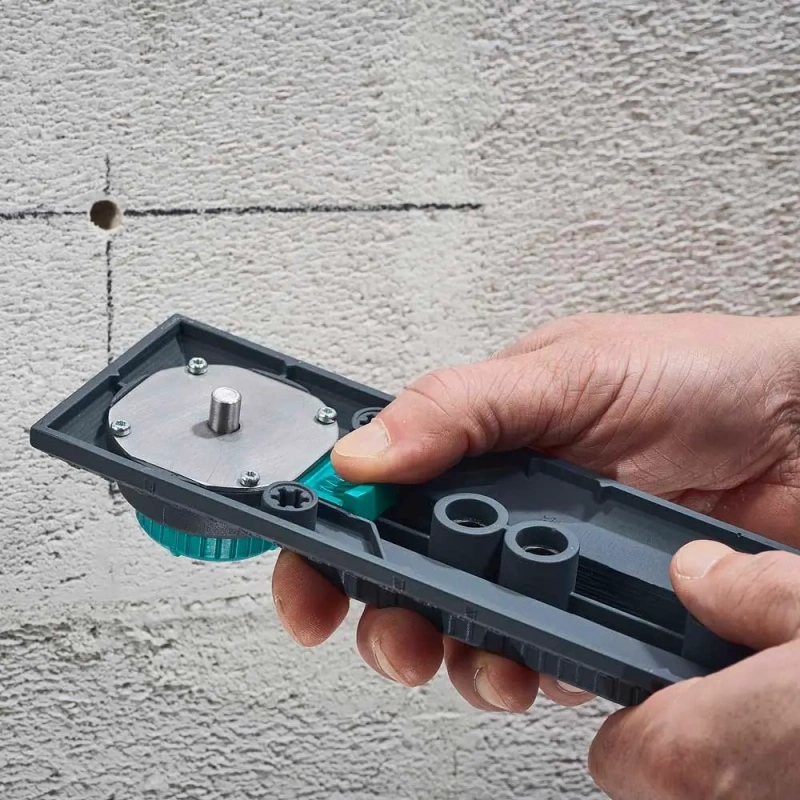

Puurimisrakis "Electrics" säästab märkimisväärselt aega. Tuleb vaid märkida esimene puurimisauk, seejärel pikendada tagumine tihvt ja sisestada see esimesse auku, et rakist kindlalt paika asetada. Seejärel kasutage Ø 8 mm puuri, et puurida läbi puurimisjuhikute 71 või 91 mm kaugusel. Nii saate täpsed ja juhitud vertikaalsed augud ilma täiendava mõõtmise ja märgistamiseta.
Illustratsioonidega juhend selgitab üksikasjalikult, kuidas malli korrektselt kasutada, et paigalduskarpe ja sisestusi turvaliselt ja mugavalt paigaldada. Tänu vastupidavale metalli ja plastiku disainile on see hädavajalik ja usaldusväärne abivahend korrektseks lülitite ja pistikupesade paigaldamiseks paljudele projektidele.

Omadused

• Märkimise, joondamise ja puurimise mall kiireks ja veavabaks elektriliste paigalduskarpide ja nende sisestuste paigaldamiseks tellisseintesse ja kipsplaadiseintesse

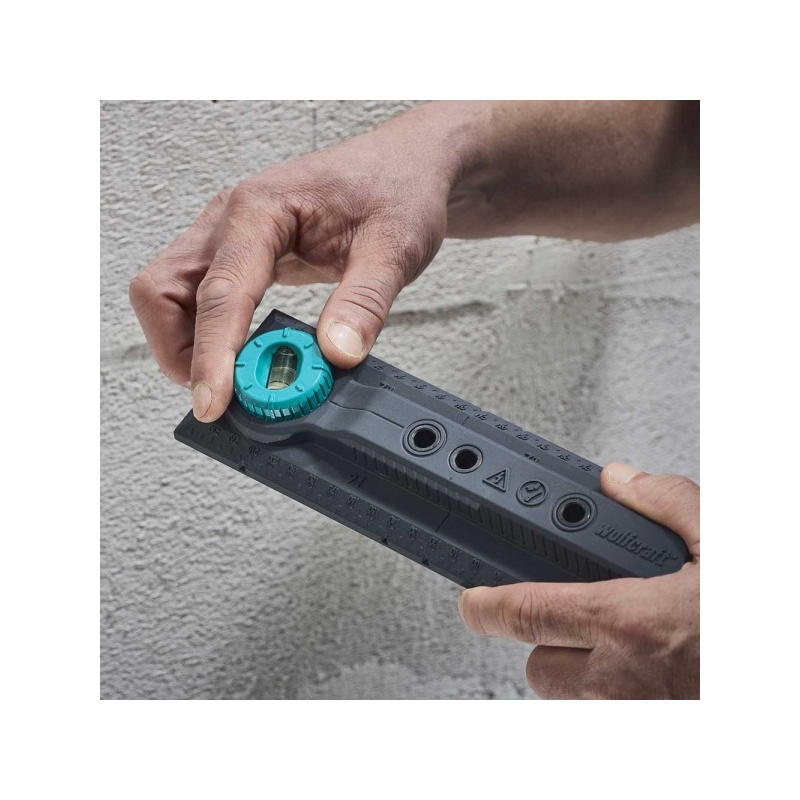

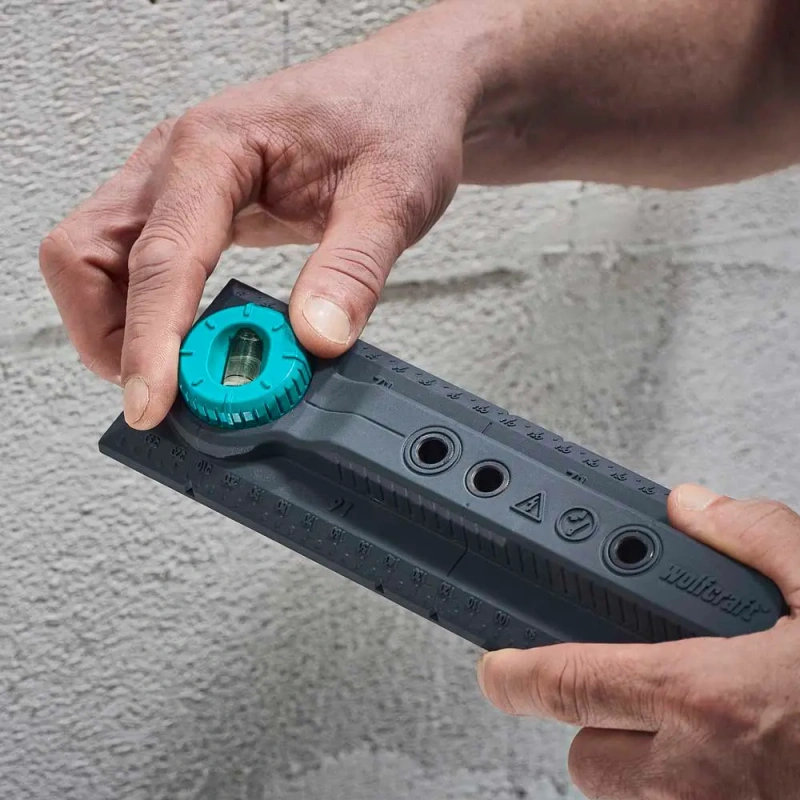

• 90° pööratav lood täpseks horisontaalseks ja vertikaalseks joondamiseks puurimispositsiooni märkimiseks ning paigalduskarpide ja sisestuste joondamiseks
• Integreeritud millimeetriskaala õige paigalduskauguse mõõtmiseks hoone servast
• 71 mm märgistused kõigil külgedel, et hõlpsalt kopeerida õigeid vahekaugusi kahe paigalduskasti vahel
• 91 mm märgistused, et hõlpsalt kopeerida õigeid vahekaugusi pistikupesade ja TV/võrgupesade vahel

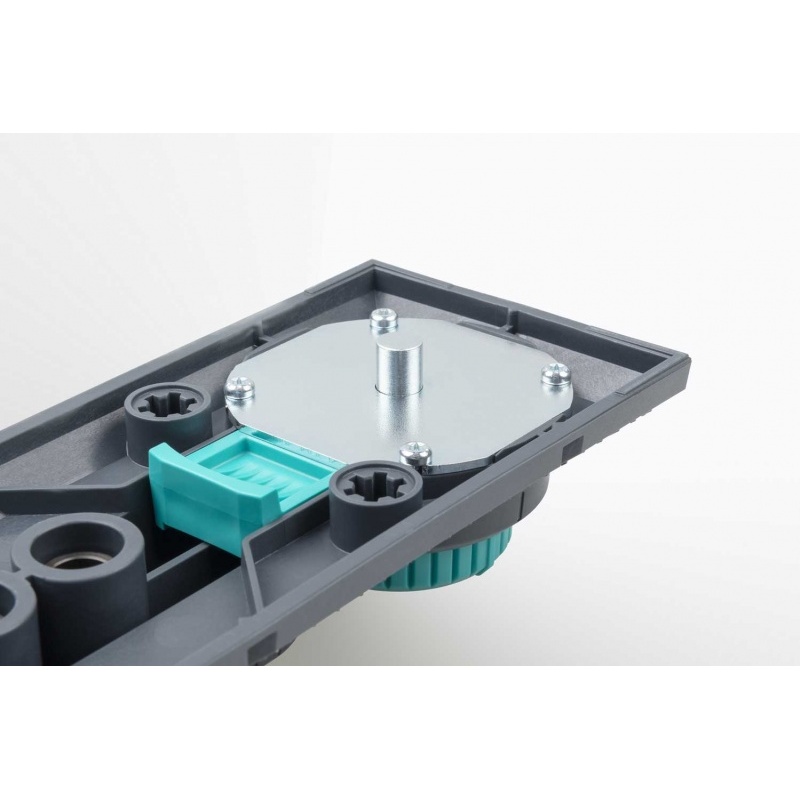

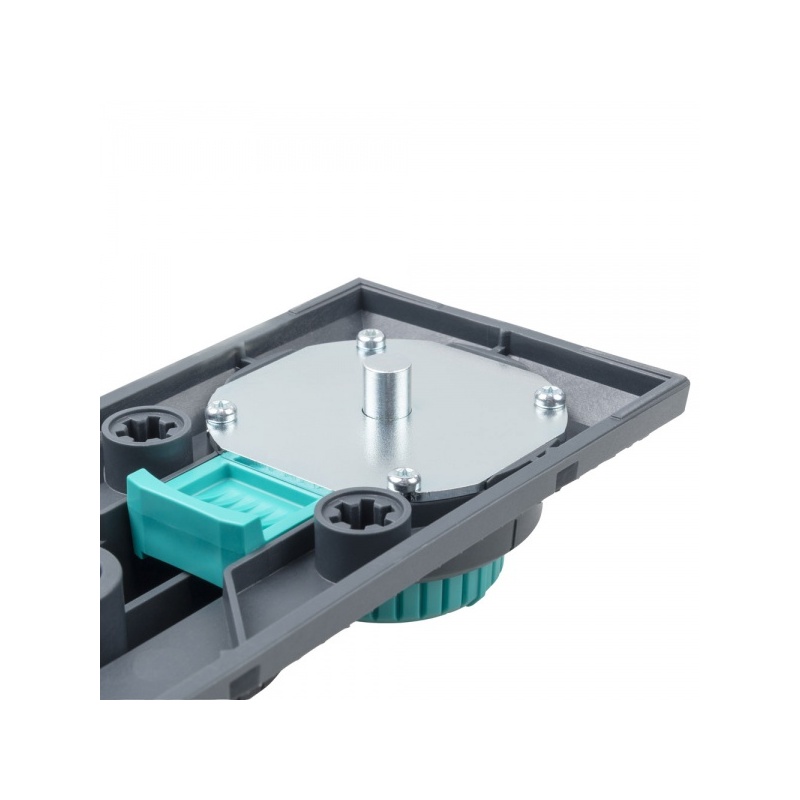

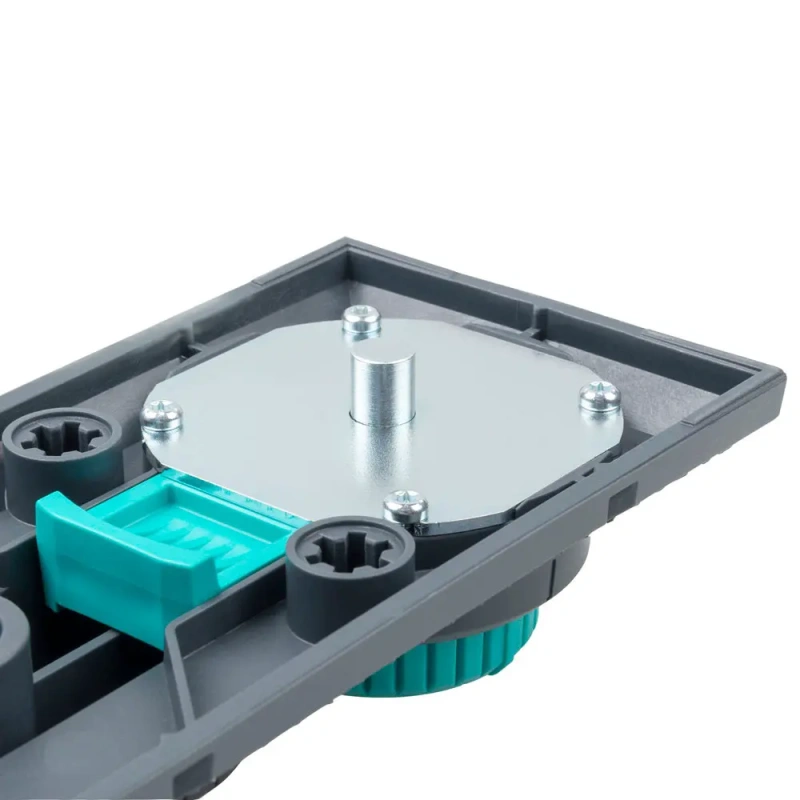

• Pikendatav tihvt puurimisrakise fikseerimiseks esimeses puuriavas ja selle usaldusväärseks positsioneerimiseks – Tähelepanu: Kasutage Ø 8 mm kivide ja betooni puure; kasutada ainult tellisseintel!
• Puurimisjuhikud Ø 8 mm kaugusel 71 ja 91 mm, et puurida juhitud, vertikaalseid auke ilma eelneva mõõtmise ja märgistamiseta
• Illustratsioonidega samm-sammuline juhend malli korrektseks kasutamiseks turvaliseks ja mugavaks paigaldamiseks

Tehnilised andmed

• Tööpikkused: 71 / 91 mm
• Mõõtevahemik, max: 240 mm
• Skaleerimine: millimeetrid (mm)

Juhised

• Enne töö alustamist veenduge, et pinge puudub, ja järgige riigispetsiifilisi ohutusnõudeid (näiteks Saksamaal: DIN VDE 0105)!
